氧化鐵黃專用噴霧干燥機
氧化鐵黃俗稱鐵黃，是晶形的氧化鐵混合物，廣泛使用于建筑、油漆橡膠、塑料、文教用品等工業，在空氣中使金屬鐵氧化而制得。
氧化鐵黃為一種熱敏性物料，超過一定溫度就會失去部分結晶水改變色光，傳統的廂式烘干機是一種間歇式生產設備，不僅勞動強度大，而且生產效率低。豪邁干燥設計新型噴霧流化干燥機干燥氧化鐵黃，具有連續生產、勞動強度低、熱效率高、設備流程簡單、操作管理方便等優點。

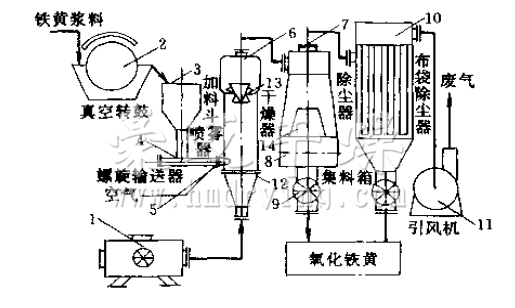

工藝流程圖：
1-煤氣加熱爐 2-轉鼓式真空吸濾并附有水噴淋裝置 3-定量加料器 4-螺旋輸送器 5-外混式霧化器 6-噴霧干燥器 7-擴散式除塵分離器 8-集料箱 9-星形閥 10-布袋除塵器 11-引風機 12-空氣分布板 13-分離器 14-干物料反射屏
原料液氧化鐵黃經2的抽吸作用，經自來水的噴淋洗滌，用吹料刮板刮下洗凈的濾餅，進入定量加料器3內。由于攪拌槳的轉動而壓入螺旋輸送器4。因螺旋輸送器4的轉動將物料擠送到外混式霧化器5。
空氣經熱風爐加熱至280-320℃，通過空氣分布板12進入直徑為0.8m，高5.9m的噴霧干燥器6，空氣分布板上放置了直徑為0.5-2.8mm的高強度氧化鋁瓷球，流化床內氧化鋁瓷球因引風機轉動而劇烈翻騰運動。鐵黃膏狀料液由壓縮空氣經外混式噴霧器霧化并噴至床內，在分離器13上進行加熱、磨粉和干燥。經干燥后的氧化鐵黃排出，尾氣由脈沖布袋除塵器10回收粉塵。
該設備選用280-320℃的進風溫度，床層溫度在95-105℃，成品的含水率小于1%。
噴霧器安裝以水平方向噴入^好，噴霧器安裝高度應高出瓷球靜止層20mm處，空氣噴頭與璧面相平或略為突出。
氧化鐵黃噴霧流化干燥技術操作條件：
氧化鐵黃料液固體含量：12±2g/100cm3
氧化鐵黃濾餅固體含量：30±2g/100cm3
氧化鋁惰性粒子質量：150-175kg
洗滌水壓力：0.15MPa
噴霧器空氣壓力：0.08-0.15MPa
加料調節壓力：100-150V
流化床進風風壓：800-1000Pa
流化床進口干燥溫度：280-320℃
流化床床體干燥溫度：80-110℃
流化床出口干燥溫度：70-100℃
布袋除塵器溫度：60-90℃
主要設備及主要結構：
外混式氣流霧化器具有三頭導向螺紋單口霧化器，霧化器直徑為12mm，螺距為34mm，霧化器錐角為24°，空氣噴頭錐角為83°，霧化角度為80-110°。
